Spaltrohrmotorpumpen Typ CMP

Für die optimale Auswahl der technischen Daten von spaltrohrmotorpumpen Typ CMP empfehlen wir dem Auftraggeber unter Berücksichtigung der spezifischen Betriebsbedingungen (Fördermenge, Druckhöhe, Temperatur, Dichte und Viskosität der Pumpflüssigkeit, Stoff des Strömungsteiles) einen Fragebogen von CRIS Hermetic Pumps auszufüllen und uns zu übergeben.

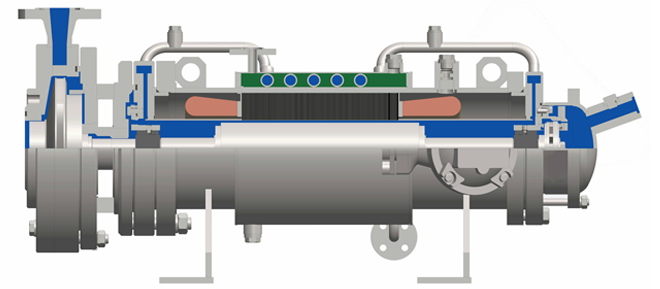

Spaltrohrmotorpumpen Typ CMP O, einstufige Ausführung

Hermetisch, monoblockartig, einstufig;
Förderung der aggressiven Flüssigkeiten mit Korrosionsgeschwindigkeit bis zu 1ExdsIICT (1-4) X. 0,01 mm pro Jahr für Stähle des Strömungsteiles X12CrNiTi18-9, X6CrNiMo17-12-2, X6CrNiTi18-10;
Explosionsschutz nach 1ExdsllBT (1-4)X, 1ExdsIICT (1-4) X.

Förderleistung:
0,5 - 500 m3/h;
Druckhöhe:
20 - 200 m;
Drehzahl:
1500 bis 3000 min-1;
Betriebstemperatur:
von -100°C bis +450 °C;
Viskosität:
bis 50 mm2/s
Druck im Kreislauf:
bis 100 bar
Motorleistung:
 1,1 - 200 kW

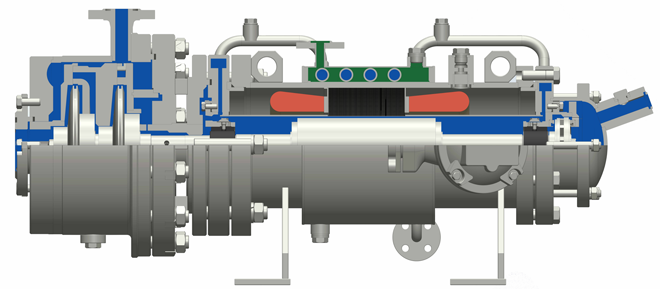

Spaltrohrmotorpumpen Typ CMP M, mehrstufige Ausführung

Hermetisch, monoblockartig, mehrstufig;
Förderung der aggressiven Flüssigkeiten mit Korrosionsgeschwindigkeit bis zu 1ExdsIICT (1-4) X. 0,01 mm pro Jahr für Stähle des Strömungsteiles X12CrNiTi18-9, X6CrNiMo17-12-2, X6CrNiTi18-10;
Explosionsschutz nach 1ExdsllBT (1-4)X, 1ExdsIICT (1-4) X.

Förderleistung:
0,5 - 500 m3/h;
Druckhöhe:
40 - 400 m;
Drehzahl:
1500 bis 3000 min-1;
Betriebstemperatur:
von -100°C bis +450 °C;
Viskosität:
bis 50 mm2/s
Druck im Kreislauf:
bis 100 bar
Motorleistung:
 1,1 - 250 kW

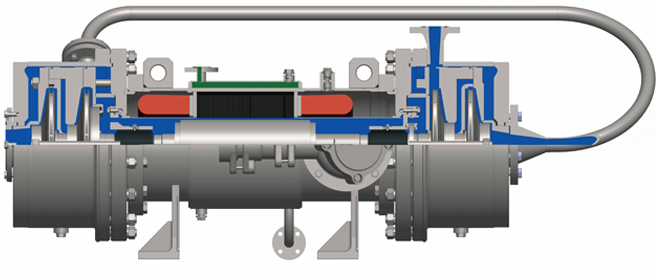

Spaltrohrmotorpumpen Typ CMP BM, doppelseitige Ausführung

Hermetisch, monoblockartig, doppelseitig, mehrstufig;
Förderung der aggressiven Flüssigkeiten mit Korrosionsgeschwindigkeit bis zu 1ExdsIICT (1-4) X. 0,01 mm pro Jahr für Stähle des Strömungsteiles X12CrNiTi18-9, X6CrNiMo17-12-2, X6CrNiTi18-10;
Explosionsschutz nach 1ExdsllBT (1-4)X, 1ExdsIICT (1-4) X.

.

Förderleistung:
0,5 - 250 m3/h;
Druckhöhe:
80 - 1000 m;
Drehzahl:
1500 - 3000 min-1;
Betriebstemperatur:
max +100 °C;
Viskosität:
bis 50 mm2/s
Druck im Kreislauf:
bis 100 bar
Motorleistung:
 5 - 250 kW

Beispiel der Kurzbezeichnung für die Elektropumpe Typ CMP​:

Hermetische Kreiselelektropumpe, einstufige Ausführung  1CMP 221 SF 37267809-002:2007, wobei:
1 – Folgenummer der Neugestaltung;
CMP – Spaltrohrmotorpumpen;
221 – laufende Referenznummer.

Bemerkungen

Der Gehalt von festen nicht schleifenden Stoffen In der Pumpflüssigkeit – zulässig bis einer Größe
von o,2 mm und bis 0,2% bezogen auf die Masse.
Stoffe von den Strömungsteilen der Elektropumpe, Kurzbezeichnung:
К – rostfreier Stahl X10CrNiTi18-10, GX10CrNi18-8;
Е – Edelstahl X10CrNiMoNb18-12, GX5CrNiMoNb19-11-2;
А, К1 – Kohlenstoffstahl (Körperteile, Deckel), rostfreie Stahl X10CrNiTi18-10 (Hülsen für Rotor und Stator), 14Х18Н4Г4Л (Förderräder, Lagerkörper, Teile des Tragfußes ), X20Cr13 (Rotorwelle);
К, К1 – Edelstahl X20Cr13, GX20CM4 (Kreiselwelle, Elemente der  Spaltdichtung von dem Pumpenteil); rostfreier Stahl X10CrNiTi18-10, GX10CrNi18-8 (andere Teile des Strömungsteiles);
К, Е – Edelstahl X10CrNiMoNb18-12 (Stator- und Rotorhülsen, Arbeitsräder, Lagerkörper), rostfreier Stahl X10CrNiTi18-10,GX10CrNi18-8 (andere Teile des Strömungsteiles).
